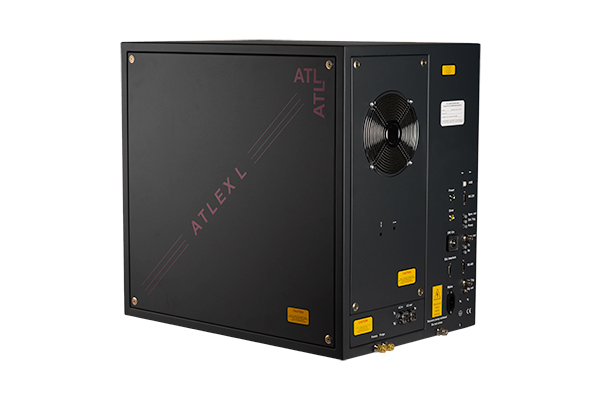

准分子激光器

准分子激光器

  • 产品详情
  • 准分子激光器采用ArF、KrF作为增益介质,是产生大能量、重复频率输出的193nm、244nm激光输出的主要手段。短波长激光器对材料有良好的冷剥离能力,同时成像分辨率较高,广泛用于微加工、掩膜刻写、激光烧蚀等领域。

    德国ATLLasertech公司成立于1993年,1994年生产出全球第一套准分子激光器;现在,ATL公司专业生产小型化、高重频、短脉冲准分子激光器。

    主要应用:

    ※眼科手术

    玻璃及塑料微加工

    微制造

    激光剥蚀

    TOF质谱

    FBG刻写

    ATL提供ATLEX、专用于FBG刻写的ATLEX-FBG系列,低负荷的ATLEX-LR系列,以及非常紧凑的ATLEX-S系列。产品采用一系列独到的设计以满足工业级应用需求。

    主要特点

    软电晕预电离

    全固态高压脉冲发生器

    激光头容积<3L

    全金属-陶瓷管路

    集成真空泵及卤素过滤器

    全风冷,主动热管理

    RS485,RS232,USB以及光纤接口

    可冲洗光具座

    能量稳定模式

    能量稳定模式

    1.ATLEX-I系列

    ATLEX-I依据重复频率的不同,分为ATLEX-300-I、ATLEX-500-I、ATLEX-1000-I三个型号。

    增益介质

    F2

    ArF

    KrF

    XeCl

    XeF

    波长(nm)

    157

    193

    248

    308

    351

    高压开关技术

    固态开关

    最高脉冲能量(mJ)

    1

    10

    15

    8

    7

    最高平均功率(W)

    ATLEX-300-I

    0.2

    2.4

    4.0

    2.0

    1.7

    ATLEX-500-I

    0.5

    4.0

    6.5

    3.0

    2.5

    ATLEX-1000-I

    N/A

    8

    10

    N/A

    N/A

    最高重频(Hz)

    ATLEX-300-I

    300

    ATLEX-500-I

    500

    ATLEX-1000-I

    1000

    脉冲宽度(ns)

    5-8

    光束尺寸(mm)

    4×6

    光束发散角(mrad)

    1×2

    能量稳定性(rms)

    3%

    外形尺寸(mm,L×W×H)

    540×470×300

    2.ATLEX-FBG系列

    ATLEX-FBG系列专为FBG刻写设计,具备较好的空间相干性指标。ATLEX-FBG共300、500两个型号。

    增益介质

    ArF

    KrF

    波长(nm)

    193

    248

    高压开关技术

    固态开关

    最高脉冲能量(mJ)

    10

    15

    空间相干性(光斑竖直方向)(um)

    >300

    最高平均功率(W)

    ATLEX-300-I

    2.4

    4.0

    ATLEX-500-I

    4.0

    6.5

    最高重频(Hz)

    ATLEX-300-I

    300

    ATLEX-500-I

    500

    脉冲宽度(ns)

    5-8

    光束尺寸(mm)

    4×6

    光束发散角(mrad)

    1×2

    能量稳定性(rms)

    3%

    外形尺寸(mm,L×W×H)

    540×470×300

    3.ATLEX-LR系列

    ATLEXLR系列适合低负荷使用,专门为激光剥蚀(LaserAblation)设计。激光为193nm输出优化,同时具有非常快的上升沿和高峰值功率。

    增益介质

    ArF

    波长(nm)

    193

    高压开关技术

    固态开关

    最高脉冲能量(mJ)

    12

    能量稳定选项输出(mJ)

    10

    脉冲宽度(ns)

    5

    光束尺寸(mm)

    4×6

    光束发散角(mrad)

    1×2

    能量稳定性(rms)

    3%

    外形尺寸(mm,L×W×H)

    540×470×300

    4.ATLEX-S系列

    ATLEX-S具备更小的尺寸,适合低-中负荷的应用。

    增益介质

    ArF

    KrF

    波长(nm)

    193

    248

    高压开关技术

    固态开关

    最高脉冲能量(mJ)

    10

    15

    最高平均功率(W)

    2.4

    4.0

    4

    6

    最高重频(Hz)

    300

    500

    300

    500

    脉冲宽度(ns)

    5-8

    光束尺寸(mm)

    4×6

    光束发散角(mrad)

    1×2

    能量稳定性(rms)

    3%

    外形尺寸(mm,L×W×H)

    630×400×300
