光电二极管功率计

光电二极管功率计,测量功率nW到百mW,搭配Artifex积分球可以测量kW量级

  • 产品详情
  • 专注于激光功率、积分球、激光二极管驱动器以及LIV测试产品的研发、生产以及销售。

    德国Artifex 公司生产的LIV100和LIV120 为客户提供了快速和强大的激光二极管测试分析解决方案。无论是封装或裸芯片,这些系统都能在极短的时间完成大量LIV 测试工作。

    LIV100和LIV120 采用数字可编程的模拟最大值来实现灵活精确的电流控制。电流覆盖范围宽广,最大电流值为250mA;低功率版适用于低功率和光通讯激光器,高功率版最大电流值可达1200A,适用于巴条,更大电流可以根据客户要求定制。LIV100 为脉冲系统,脉冲宽度150ns-2000μs。其快速上升时间型(F-Version)可达到50ns(at 60A)升降时间而无过冲。这一独特的特性允许对高功率芯片或巴条进行准确测试,而不会对被测设备造成不适当的热负载。

    LIV120 为CW/QCW 测试系统,具备设置选择和全面的burn-in 性能。

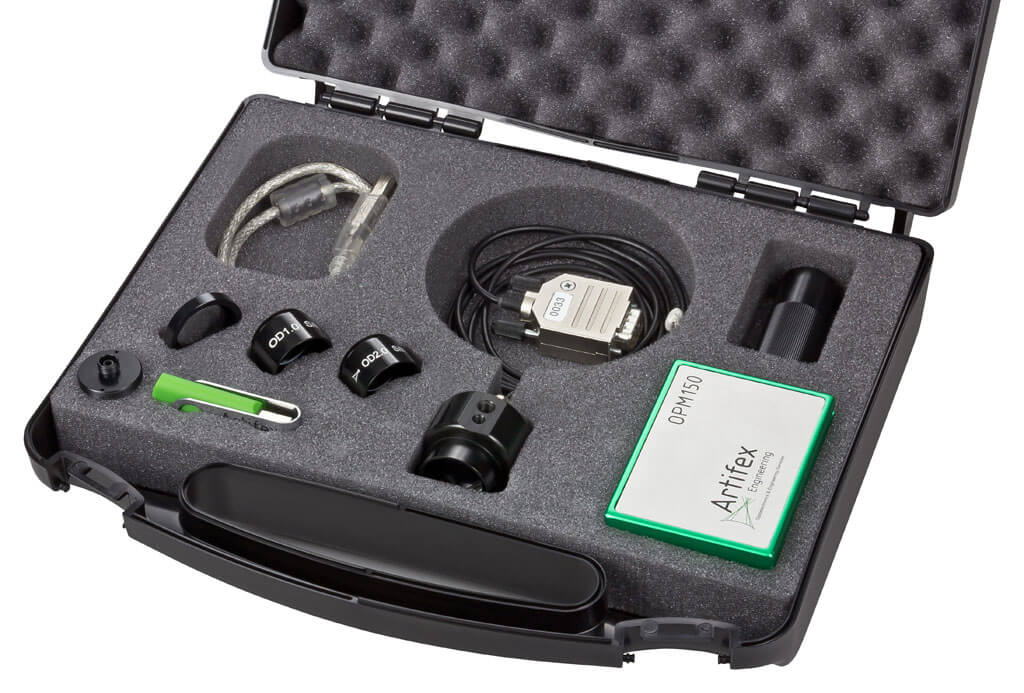

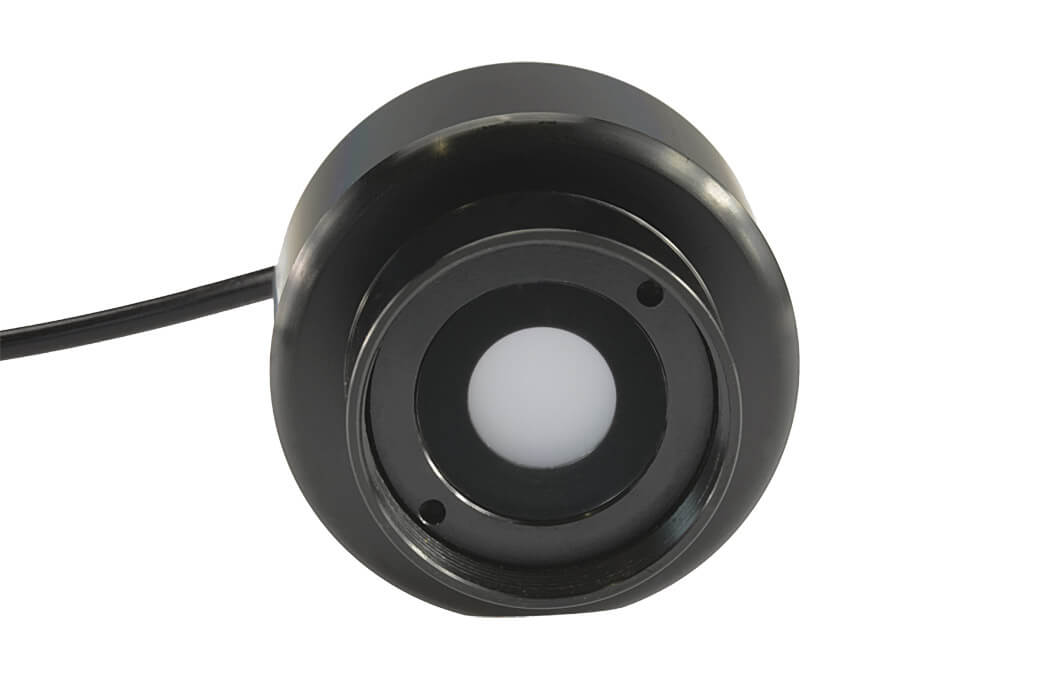

    OPM150系列功率计

    主要特点:

    1.功率范围:1nW-5kW(搭配积分球)

    2.波长范围:25-2500nm

    3.测量速度快:比热电堆快1000倍

    4.5档增益控制

    5.体积小巧,方便集成

    6.多种配件可选


    系列

    型号

    波长范围

    有效尺寸

    探测器材质

    最小功率

    最大功率



    OPM150

    30.070.00004

    250-1100nm

    φ9mm

    SI(UV Extended)

    1nW@600nm

    3mW@600nm

    30.070.00047

    30.070.00010

    800-1550nm

    φ5mm

    Ge

    1uW@1550nm

    8mW@1550nm

    30.070.00011

    30.070.00006

    400-1600nm

    φ3mm

    InGaAs(VIS Extended)

    1nW@1550nm

    7mW@1550nm

    30.070.00055

    3mW@1550nm

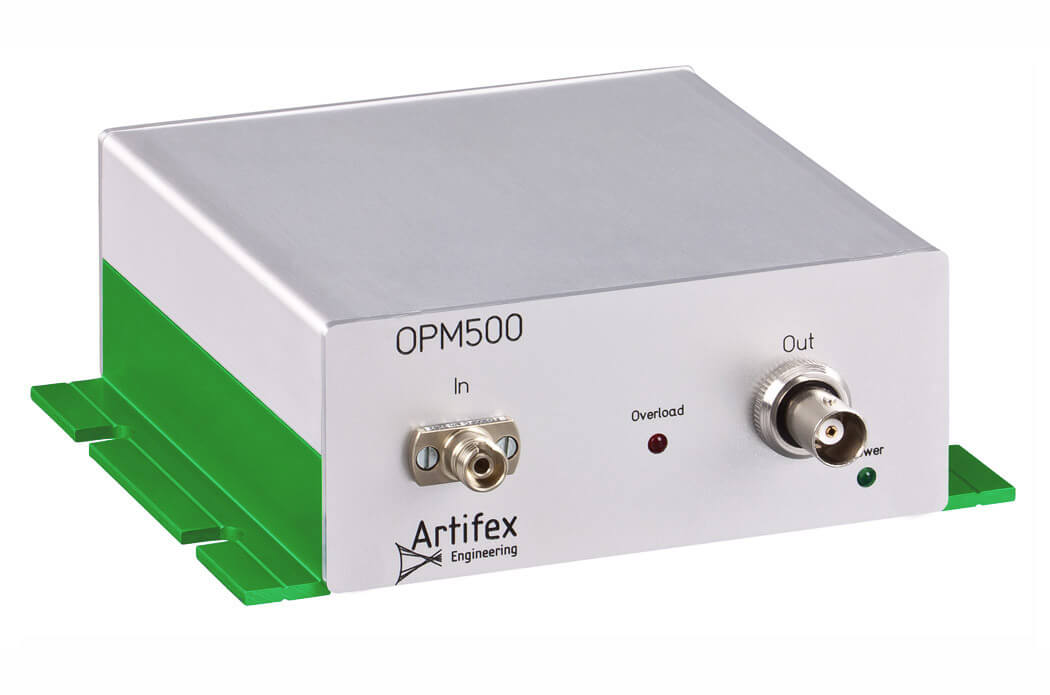

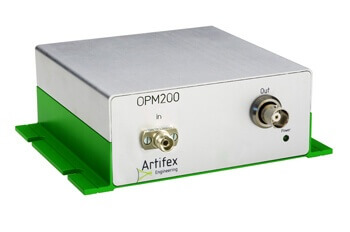

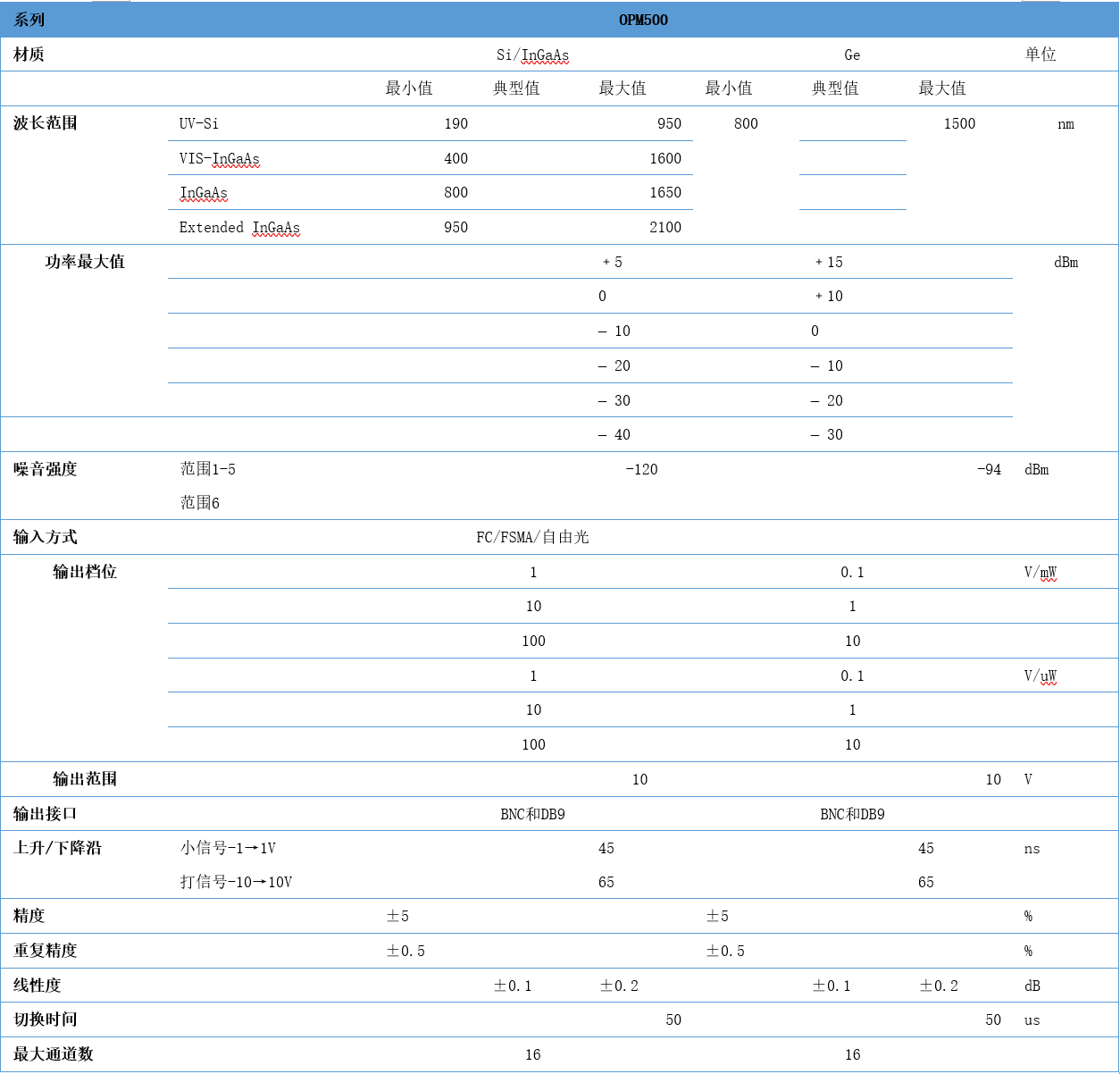

    OPM200和OPM500系列多通道功率检测器

    1.快速信号分析

    2.最高提供16个通道

    3.低至-75dBm的噪音等效功率

    4.200-2200nm的波长覆盖范围

    5.便于测量快速变化的光信号

    6.适用于光纤对准、插损测试、噪音监测等领域


    系列

                   OPM200

    材质


    Si/InGaAs

    Ge

    单位



    最小值

    典型值

    最大值

    最小值

    典型值

    最大值


    波长范围

    UV-Si

    200


    950

    800


    1550

    nm


    VIS-InGaAs

    400


    1600



    X2.0InGaAs

    500


    2000



    X2.2InGaAs

    800


    2200


    功率最大值



    4.5



    45


    mW

    噪音强度



    0.3



    3


    uW

    PDL



    0.02

    0.1


    0.02

    0.1

    dB

    光纤类型


    单模/多模
    φ≤62.5mm;NA≤0.275

    单模/多模
    φ≤62.5mm;NA≤0.275


    输入方式


    FC/FSMA/自由光





    输出范围


    4.4

    4.5

    4.6

    4.4

    4.5

    4.6

    V

    输出接口


    BNC和DB9





    上升/下降沿




    35



    35

    ns

    精度


    ±5



    ±5



    %

    重复精度


    ±0.5



    ±0.5



    %

    线性度



    ±0.1

    ±0.2


    ±0.1

    ±0.2

    dB

    输出阻抗




    50



    50

    Ω

    最高通道数


    4

    4
