积分球

聚合物积分球,镀金积分球,提供不同量程的测量方案

  • 产品详情
  • Artifex 设计并制造了一系列基于聚合物的高质量积分球,用于可见光和近红外线的低平均功率应用。大积分球球体含标准化的端口,可以安装光电二极管或光纤插座,便与测量光源功率或光谱、波长等信息。 较小尺寸的球体带有一个集成光电二极管和一个 SMA 光纤端口,测功率的同时,波长或者光谱信息也可以获得。

    Artifex公司所有的积分球均与OPM150 系列光功率计兼容,用户只需将其插入对应的 USB 端口就可测量,方便易用!

    由于使用的优质材料的高反射率,Artifex 的聚合物积分球非常高效。 这些球体是由固体原材料数控加工而成的——不仅仅是涂层。 结果是您可以信赖的稳定仪器!

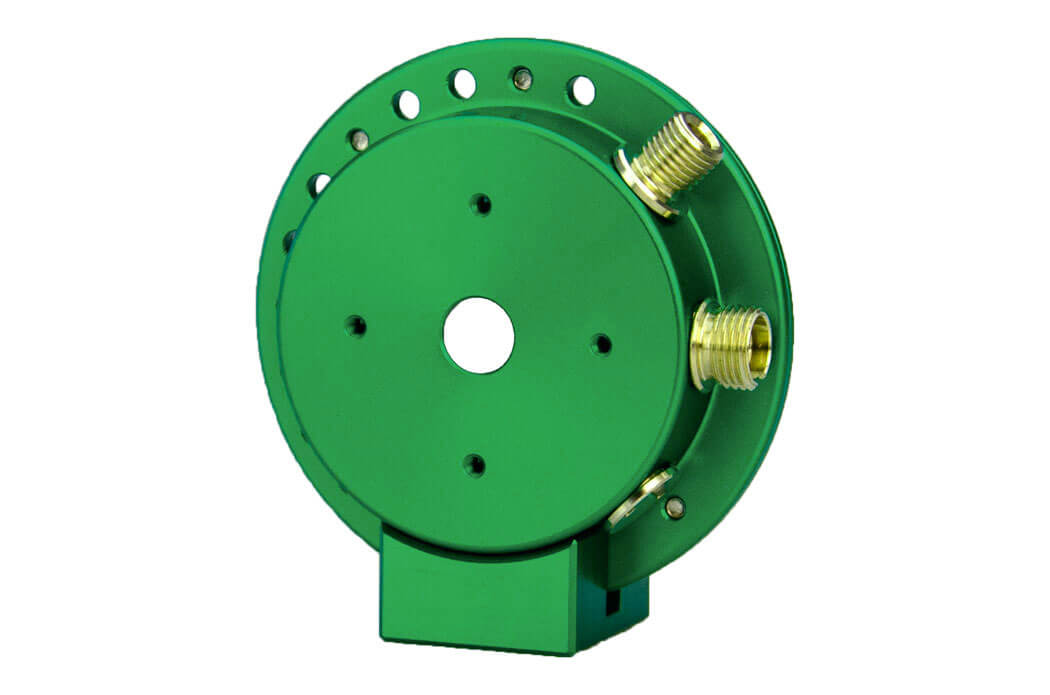

    聚合物积分球:

    主要特点:


    1.球体直径:10mm/20mm/50mm/100mm

    2.波长范围:250-2500nm

    3.阈值:1kW/cm2 或2J/cm2

    4.可搭配FC或SMA光纤适配器

    5.可搭配功率计或光谱仪、示波器一同工作

    系列

    型号

    波长范围

    输入口径

    功率范围

    P10

    P10UVS

    250-1100nm

    φ3.5mm

    2uW-200mW@600nm

    P10G

    800-1550nm

    125uW-250mW@1550nm

    P10VIGA

    400-1600nm

    1uW-250mW@1550nm

    P10×2.0IGA

    800-2000nm

    1uW-250mW@1550nm

    P10×2.2IGA

    1000-2200nm

    1uW-1000mW@1550nm

    P20

    P20UVS

    250-1100nm

    φ7mm

    5uW-700mW@600nm

    P20G

    800-1550nm

    200uW-1W@1550nm

    P20VIGA

    400-1600nm

    2uW-700mW@600nm

    P20×2.0IGA

    800-2000nm

    2uW-700mW@1550nm

    P20×2.2IGA

    1000-2200nm

    2uW-700mW@1550nm

    SP20

    SP20UVS

    250-1100nm

    φ7mm

    5uW-500mW@600nm

    SP20G

    800-1550nm

    150uW-400mW@1550nm

    SP20VIGA

    400-1600nm

    2uW-400mW@1550nm

    SP20×2.0IGA

    800-2000nm

    2uW-400mW@1550nm

    SP20×2.2IGA

    1000-2200nm

    2uW-400mW@1550nm

    SP50

    SP50UVS

    250-1100nm

    φ12.5mm

    40uW-5W@600nm

    SP50G

    800-1550nm

    1mW-2W@1550nm

    SP50VIGA

    400-1600nm

    10uW-2W@1550nm

    SP50×2.0IGA

    800-2000nm

    10uW-2W@1550nm

    SP50×2.2IGA

    1000-2200nm

    10uW-2W@1550nm

    SP100

    SP100UVS

    250-1100nm

    φ25mm

    150uW-20W@600nm

    SP100G

    800-1550nm

    4mW-10W@1550nm

    SP100VIGA

    400-1600nm

    40uW-10W@1550nm

    SP100×2.0IGA

    800-2000nm

    40uW-10W@1550nm

    SP100×2.2IGA

    1000-2200nm

    40uW-10W@1550nm

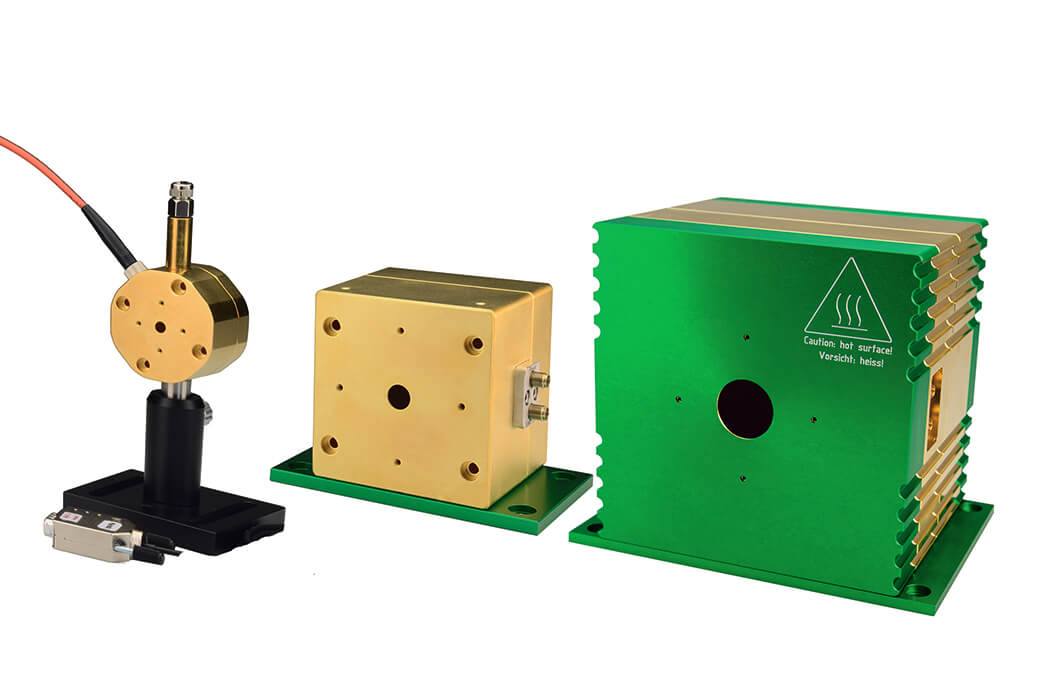

    镀金积分球

    Artifex公司镀金积分球有两种冷却型号:自然冷却和水冷冷却,为高功率激光测量设计。

    通常使用热电堆进行高功率激光测量,不过,热电堆的缺点是反应非常缓慢 - 最少需要几秒的上升时间;积分球和基于光电二极管的功率计的组合为在μs时间尺度上测量高功率激光波动提供了可能性,这对于设置和调试高功率连续激光器非常有用。



    Artifex镀金积分球可通过光纤耦合与我们的 OPM150 或 OPM500 系列功率计结合使用。

    主要特点:

    1.球体直径:25mm/65mm/100mm/200mm

    2.输入口径:7mm/15mm/25mm/50mm

    3.波长范围:650nm-20um

    4.最大测量功率:12kW

    5.阈值:5kW/cm2

    6.可搭配FC或SMA光纤适配器

    7.可搭配功率计或光谱仪、示波器一同工作

    8.响应时间:us级
